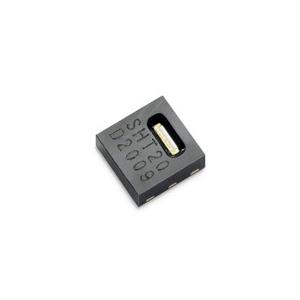

瑞士Sensirion 數字溫濕度傳感器 - SHT20

產品介紹

一、瑞士Sensirion 數字溫濕度傳感器SHT20產品描述：

    SHT20數字溫濕度傳感器是SHT21溫濕度傳感器系列中一款性?xún)r(jià)比高的產品，用量以百萬計，且應用領域廣泛。該類傳感器適用于對成本極其敏感但又注重品質的大批量生產的行業。

    數字溫濕度傳感器SHT20是新一代 Sensirion 濕度和溫度傳感器在尺寸與智能方面建立了新的標準：它嵌入了適于回流焊的雙列扁平無引腳DFN 封裝， 底面3 x 3mm ，高度1.1mm。傳感器輸出經過標定的數字信號，標準 I2C 格式。
    SHT21 配有一個全新設計的CMOSens?芯片、一個經過改進的電容式濕度傳感元件和一個標準的能隙溫度傳感元件，其性能已經大大提升甚至超出了前一代傳感器（SHT1x和SHT7x）的可靠性水平。例如，新一代濕度傳感器，已經經過改進使其在高濕環境下的性能更穩定。
    每一個傳感器都經過校準和測試。在產品表面印有產品批號，同時在芯片內存儲了電子識別碼-可以通過輸入命令讀出這些識別碼。
此外，SHT20 的分辨率可以通過輸入命令進行改變（8/12bit 乃至12/14bit 的RH/T），傳感器可以檢測到電池低電量狀態，并且輸出校驗和，有助于提高通信的可靠性。
由于對傳感器做了改良和微型化改進，因此它的性?xún)r(jià)比更高-并且最終所有設備都將得益于尖端的節能運行模式?？梢允褂靡粋€(gè)新的測試包EK-H4 對SHT20進行測試。

數字溫濕度傳感器SHT20傳感器芯片

SHT20 配有4C 代CMOSens?芯片。除了配有電容式相對濕度傳感器和能隙溫度傳感器外，該芯片還包含一個放大器、A/D 轉換器、OTP 內存和數字處理單元。

數字溫濕度傳感器SHT20材料構成

傳感器本身由硅制成，傳感器的外殼由鍍金銅引線框架和綠色環氧樹脂基模塑料制成。該裝置不含鉛、鎘和汞-因此，完全符合ROHS 和WEEE 標準。

SHT20-新型濕度傳感器（濕度&溫度）
     尺寸最小的濕度傳感器，可滿足多種條件應用SHT20溫濕度傳感器將敏感元件、標定存儲器和數字接口集成在3x3mm的襯底上，此外，傳感器還提供電子的識別跟蹤信息。除敏感元件部分，傳感器外表采用包覆成型，可以減少傳感器受外界因素如老化，震動，揮發性化學氣體的影響，保證其具有良好的穩定性。

二、瑞士Sensirion 數字溫濕度傳感器SHT20產品特點：

完全校準

數字輸出，I 2 C接口

低功耗

優良的長期穩定性

DFN類型包-可回流焊

三、瑞士Sensirion 數字溫濕度傳感器SHT20產品應用領域：

- 數據采集器

- 變送器

- 自動化過程控制

- 汽車行業

- 樓宇控制&暖通空調

- 電力

- 計量測試

- 醫藥業

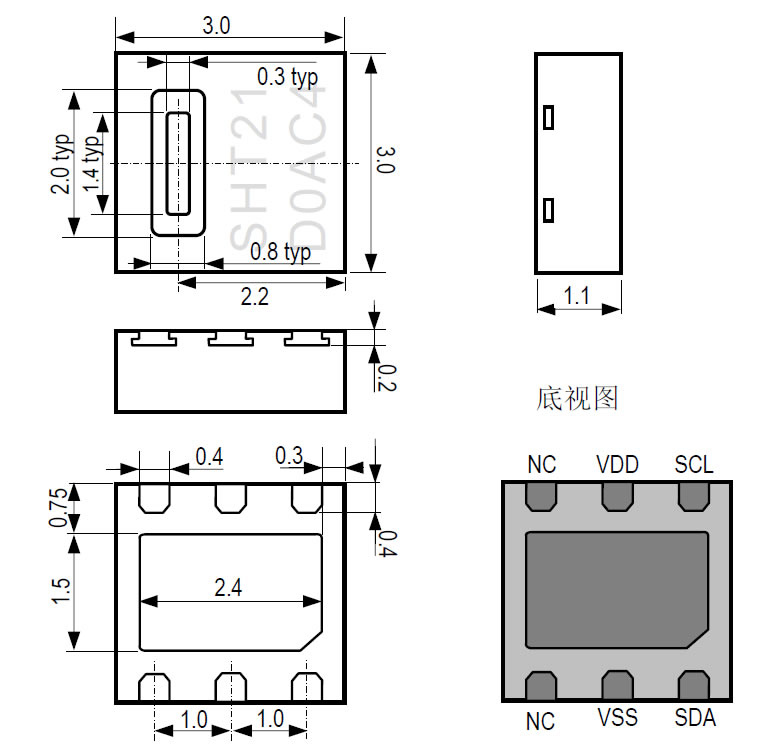

五、瑞士Sensirion 數字溫濕度傳感器SHT20外形尺寸
