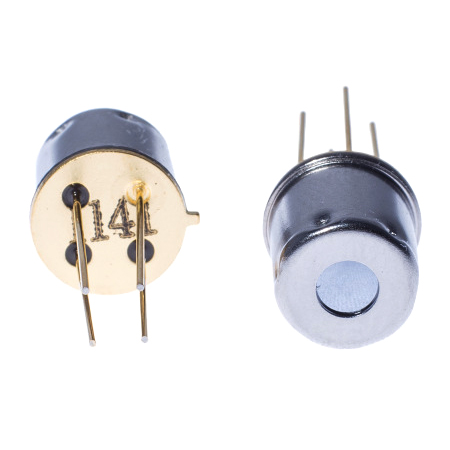

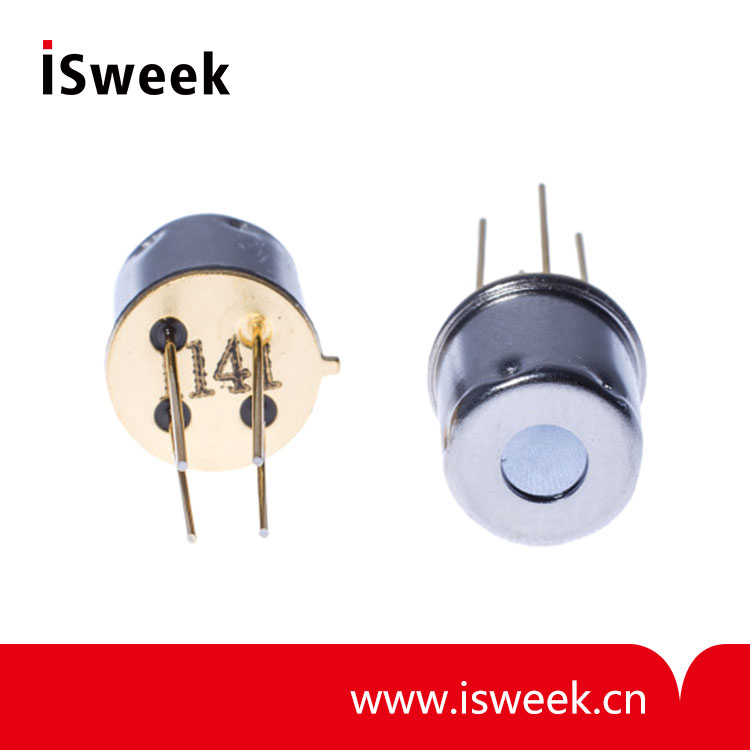

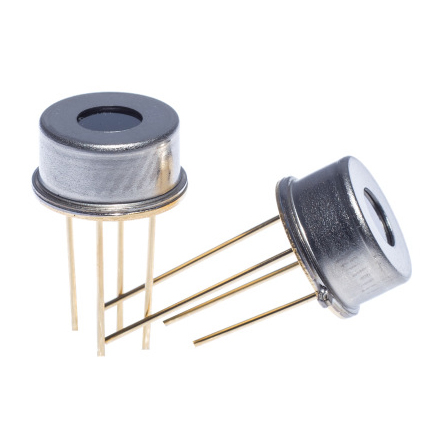

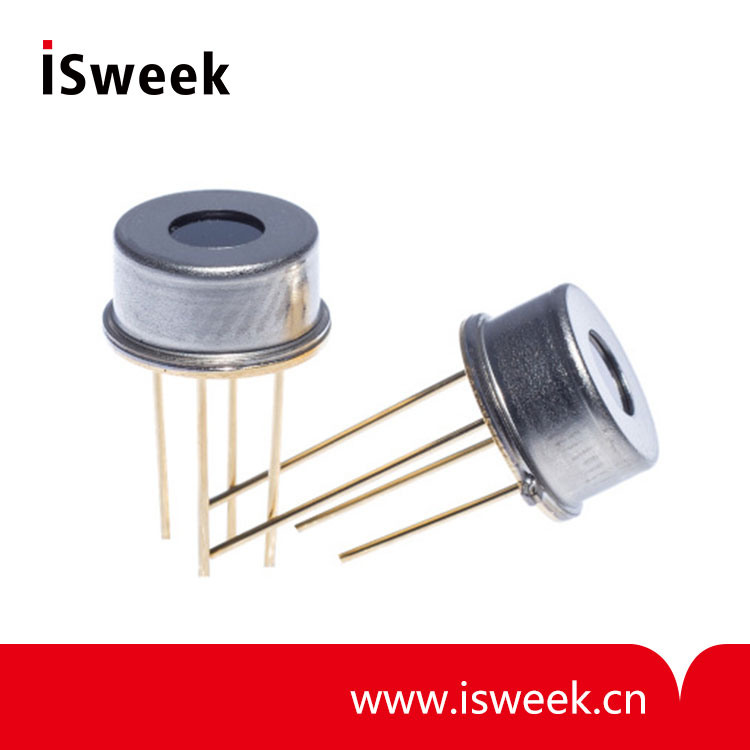

荷蘭Smartec 熱電堆紅外傳感器 - SMTIR9901/02
SMTIR99XX系列是基于熱電堆的硅基紅外傳感器，紅外傳感器可用于非接觸式的溫度測量，因為紅外輻射特性與溫度相關，可以使用濾鏡來測量不同的溫度范圍。成熟的半導體工藝可以降低成本，同時使器件小型化。為了滿足某些應用，紅外傳感器開口視角可以設計成小于7°。
產品介紹
一、荷蘭Smartec 熱電堆紅外傳感器 SMTIR9901/02 描述：
SMTIR99XX系列是基于熱電堆的硅基紅外傳感器，紅外傳感器可用于非接觸式的溫度測量，因為紅外輻射特性與溫度相關，可以使用濾鏡來測量不同的溫度范圍。成熟的半導體工藝可以降低成本，同時使器件小型化。為了滿足某些應用，紅外傳感器開口視角可以設計成小于7°。
基于塞貝克效應，可以有紅外傳感器得到的模擬輸出計算出溫度差，SMT9902內置一個溫度傳感器可以測量自己冷端的溫度，從而可以計算出被測物體的溫度。傳感器本身工作溫度在-40到100℃。采用TO05封裝。
二、荷蘭Smartec 熱電堆紅外傳感器 SMTIR9901/02 特點：
內置NI1000溫度傳感器
高靈敏度(110V/W)
高信噪比(Rs~50kohm)
反應時間(40ms)
低成本薄膜工藝
高通紅外濾波(>5.5μm)
標準TO05封裝
三、荷蘭Smartec 熱電堆紅外傳感器 SMTIR9901/02 應用：
非接觸式溫度測量
紅外輻射探測
移動物體溫度測量
連續溫度控制
熱預警系統
氣溫控制
醫療器械
四、荷蘭Smartec 熱電堆紅外傳感器 SMTIR9901/02 參數：
|
特點 |
參數 |
單位 |
|
熱電偶的數量 |
100 |
|
|
范圍 |
0.50 |
mm2 |
|
尺寸 |
2,2 x 2,2 |
mm2 |
|
電阻 |
50±15 |
K? |
|
靈敏度 |
110±20 |
V/W1) |
|
功率 |
0,35 |
nW1) |
|
噪音電壓 |
37 |
nV/Hz? |
|
響應時間 |
40±10 |
ms (63%) |
|
溫度范圍 |
-20–100 |
°C |
|
儲存溫度 |
-40–100 |
°C |
|
電阻 |
1.000±0.004 |
K?( @ 0°C) |
